Melyek a gömbszelep alapelvei?

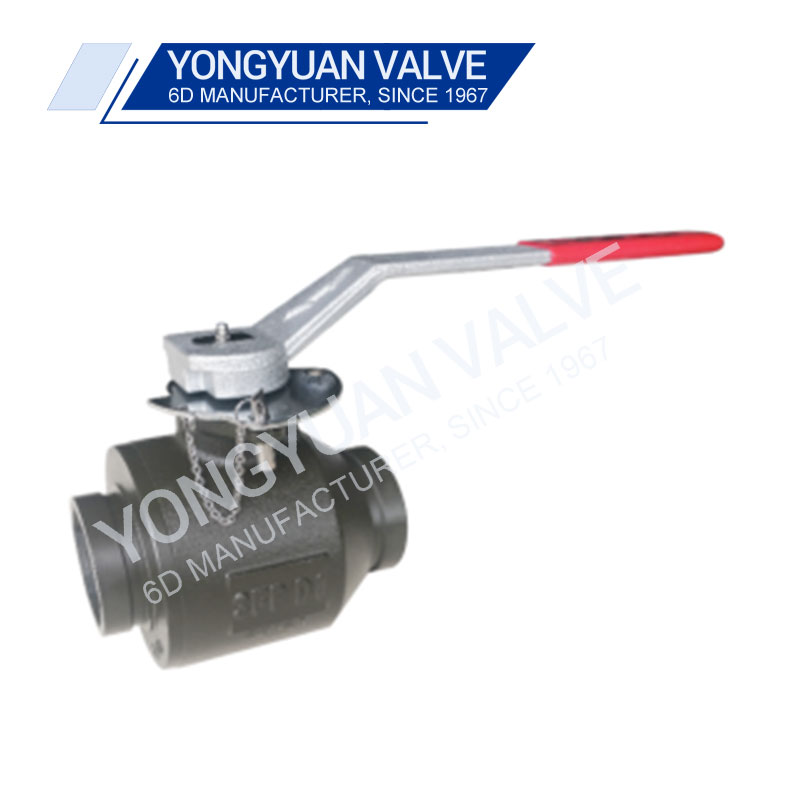

A golyószelepegy széles körben használt ipari eszköz, amely szabályozza a folyadékok vagy gázok áramlását egy forgó golyóval, amelynek közepén lyuk van. Egyszerű, mégis hatékony kialakítása ideálissá teszi az alkalmazásokhoz, amelyek megbízható leállást és pontos áramlásszabályozást igényelnek. Fedezzük fel a gömbszelep működésének mögött meghúzódó legfontosabb alapelveket.

1. Alapvető munka elv

Egy gömbszelep gömb alakú tárcsa (golyó) segítségével működik, amelynek középpontjában egy lyuk (fúró) működik. A szelepet úgy szabályozzuk, hogy a golyót 90 fokkal elforgatják, hogy lehetővé tegyék vagy blokkolják a folyadék áramlását.

- Nyitott helyzet: Amikor a lyuk igazodik a csővezetékhez, a folyadék szabadon halad.

- Zárt helyzet: Ha a labdát a csővezetékre merőleges elforgatják, az áramlás teljesen blokkolva van.

Ez a gyors negyed fordulatú művelet a gömbszelepeket rendkívül hatékonysá teszi az OFF-vezérlő alkalmazásokhoz.

2.

Egy tipikusgolyószelepA következő fő alkatrészekből áll:

- Ball: A forgó elem egy furatral, amely szabályozza az áramlást.

- Test: A külső burkolat, amely együtt tartja az összes alkatrészt.

- Szár: A tengely, amely a labdát összeköti a működtetővel vagy a fogantyúval.

- ülés: Az olyan tömítőanyag, amely a szelep bezárásakor szoros bezárást biztosít.

- Fogantyú/működtető: A labda elforgatásához használják a kézi vagy az automatizált vezérléshez.

3. Lezárási elv

A gömbszelep hatékonysága a szoros tömítési mechanizmusában rejlik. A puha anyagokat, például a PTFE-t (TEFLON), a gumi vagy más polimereket gyakran használják ülésekhez a szivárgásmentes működés biztosítása érdekében. Néhány nagy teljesítményű gömbszelep fém-fém tömítést használ a szélsőséges hőmérsékletek és nyomás kezelésére.

4. áramlásszabályozó mechanizmus

A gömbszelepek eltérő furatú mintákkal rendelkezhetnek, amelyek befolyásolják az áramlási jellemzőket:

- Teljes furat (teljes port): A golyó lyuk megegyezik a csővezeték átmérőjével, minimalizálva az áramlási ellenállást.

- Csökkentett furat (redukált port): A lyuk kisebb, mint a csővezeték, enyhe áramlási korlátozást okozva.

-V-Port: A labda V-alakú nyílással rendelkezik, amely lehetővé teszi a pontos áramlási szabályozást a fojtószelepeknél.

5. A gömbszelepek típusai

GolyószelepekKülönböző konfigurációkba kerülnek, a tervektől és az alkalmazástól függően:

- Lebegő golyószelep: A golyót felfüggesztik az ülések között, és kissé mozognak, hogy javítsák a tömítést a nyomás felhordásakor.

-Trunnionra szerelt golyószelep: A labdát további tartókkal (trunnionok) rögzítik, így alkalmassá teszi a nagynyomású alkalmazásokat.

-3-utas vagy többsávú golyószelep: lehetővé teszi az áramlás több port között történő elterelését vagy keverését.

- Szellőztetett gömbszelep: A csapdába ejtő nyomást egy zárt rendszerben történő felszabadítására tervezték.

6. A gömbszelepek előnyei

- Gyors és egyszerű működés: A kinyitáshoz vagy bezáráshoz csak negyed fordulatra van szükség.

- Kiváló tömítés: Szűk leállást biztosít, megakadályozva a szivárgást.

- Tartósság: ellenáll a magas nyomásnak és a hőmérsékletnek.

- Alacsony karbantartás: Egyszerű kialakítás, kevesebb alkatrészt hajlamos viselni.

Szeretne további részleteket egy adott típusú gömbszelepről? Hadd tudassa velem!
