Mi a különbség a gömbszelep és a kapuszelep között?

Kulcsszereplőként a közeg áramlásának ellenőrzéséhez a csővezeték -rendszerben,gömbszelepekéskapuszelepekMindkettő küszöbszelep, de ezek jelentősen különböznek a szerkezeti tervezésben, a munkavállalókban és az alkalmazható forgatókönyvekben. A nem megfelelő kiválasztás befolyásolhatja a rendszer hatékonyságát, és akár biztonsági veszélyeket is okozhat.

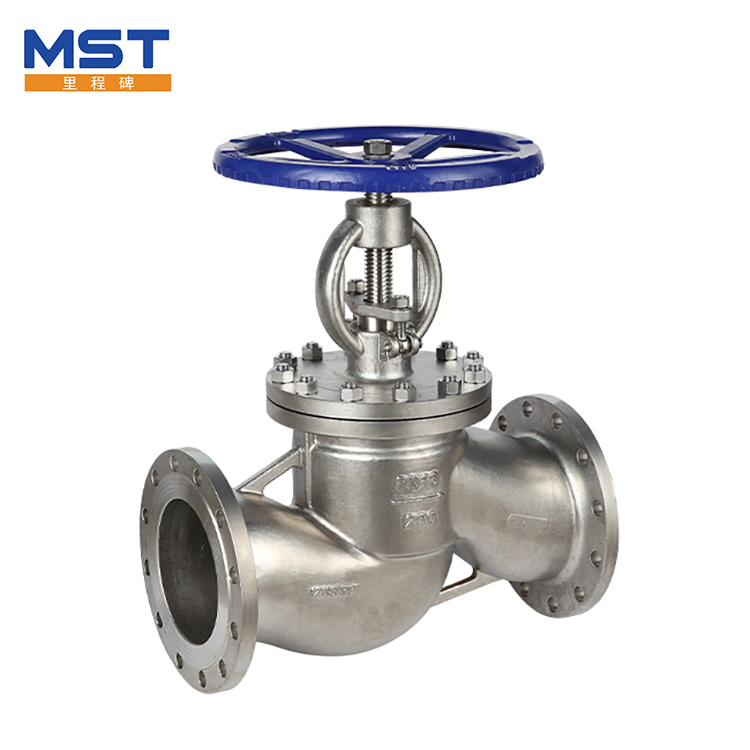

A szerkezeti tervezés alapvető különbsége határozza meg a funkcionális jellemzőket. A gömbszelep egy "szeleplemez függőleges lehallgatási" szerkezetét fogadja el. A szeleptestben a folyadék irányára merőleges szelep ülés van. A szelepcsatorna felfelé és lefelé mozog a csavarrúdon keresztül, hogy elérje a tömítést. A folyadéknak 90 fokos fordulatot kell fordítania, hogy átfolyjon a szeleptesten. Az áramlási ellenállás együtthatója (kb. 3-5) sokkal magasabb, mint a kapu szelepé. A kapuszelep a "kapu párhuzamos lehallgatásán" támaszkodik. A kapu függőlegesen mozog a szelep ülés középső vonalán. Teljesen kinyitva a kaput teljesen elválasztják az áramlási csatornától. Az áramlási ellenállási együttható csak 0,1-0,5, ami közel van egy rövid cső áramlási kapacitásához.

Az áramlásvezérlés és a tömítési teljesítmény mindegyikének megvan a maga hangsúlyozása. A szelepcsatorna és a gömbszelep szelep ülése arckontaktív tömítések, és a tömítés megbízhatóbb, ha bezárva. Különösen alkalmas az alacsony nyomású kis átmérőjű csővezetékekhez (DN15-DN100), és az áramlást a szelepcsatlakozó nyílása pontosan beállíthatja. Gyakran használják olyan esetekben, amikor fojtószelepet igényel (például fűtési rendszereket). A tömítőfelületet azonban a nagysebességű folyadék eróziója könnyen károsítja, és szolgálati élettartama általában 10 000-20 000 alkalommal a kinyitási és bezárás. A kapuszelep kapuja vonalban van a szelep üléssel. Teljesen nyitva nincs fojtószelep -veszteség. Ez alkalmas nagy átmérőjű csővezetékekhez (DN100-DN1000), de bezárva pontosan be kell igazítani, különben könnyű szivárogni, és az áramlásszabályozás nem érhető el. Leginkább teljesen nyitott és teljesen zárt körülmények között használják (például csapvíz -hálózat).

Az alkalmazandó munkakörülmények közötti különbség nyilvánvaló. A Globe szelep alkalmas tiszta közegek, például tiszta víz és olaj szállítására. A működési nyomás általában nem haladja meg a 16mPa -t, és a hőmérsékleti tartomány -29 ℃ -425 ℃. Vigyázzon az áramlási irányra (alacsony bemeneti és magas kimenetel) a telepítés során, különben a tömítési teljesítmény csökken. A kapuszelep felhasználható egy kis mennyiségű részecskéket (például szennyvízt) tartalmazó közegek szállítására, akár 42 mPa nyomásszinttel, szélesebb hőmérsékleti alkalmazkodóképességgel (-196 ℃-540 ℃), és a telepítéshez nem megfelelő irányítási korlátozások, de nem megfelelő a kapuhoz, hogy a kapuhoz kaphatók.

A karbantartási költségeket és a szolgáltatási élettartamot átfogóan kell figyelembe venni. A Globe szelep szelepcsatorna és csavarrudak csatlakozási szerkezete egyszerű, és a karbantartás során csak a tömítő tömítést kell kicserélni. Az egyetlen karbantartási költség a kapuszelep kb. 50% -a. A kapuszelepnek komplex irányítási szerkezete van a kapu és a szelep szár között. Ha elakad, akkor az egészet szétszerelni kell, és a karbantartási idő 2-3-szoros a Globe szelepé. Teljesen nyitott állapotban azonban a kapuszelep áramlási ellenállása kicsi, ami csökkentheti a csővezeték energiafogyasztását, és gazdaságosabb a hosszú távú használathoz.

A kiválasztáskor a "kiválasztás a" kiválasztásának alapelvegömbszelepegy kis átmérőjű és akapuszelepnagy átmérőre; egy gömbszelep kiválasztása az áramlás beállításához, a kapuszelep kiválasztása a teljes kinyitáshoz és bezáráshoz; A tiszta táptalajhoz és a részecskéket tartalmazó tápközeghez szükséges gömbszelep kiválasztását "be kell tartani. Csak a rendszer nyomásának, a közepes jellemzők és a működési frekvencia kombinálásával hozhatják a szelep optimális teljesítményét a játékba, és biztosíthatjuk a csővezeték rendszerének biztonságos és hatékony működését.
