Miért tekintik a visszacsapó szelepeket kulcsfontosságú automatikus alkatrészeknek az ipari folyadékszabályozó rendszerekben?

Az ipari folyadékszabályozó rendszerekben,visszacsapó szelepekkulcsfontosságú automatikus alkatrészek, amelyeket a közeg véletlen visszaáramlásának megakadályozására terveztek, védik az olyan berendezéseket, mint a szivattyúk és motorok, és biztosítják az ipari folyamatok stabilitását. Professzionális gyártóként fejlett gyártási képességekkel és globális export tapasztalattal,Tianjin Milestone Valve Companya nagy teljesítményű visszacsapó szelepek és más ipari szelepek biztosítására összpontosít, hogy megfeleljen a különféle ipari igényeknek. Szóval, érted a visszacsapó szelepeket?

Mi az a visszacsapó szelep?

A visszacsapó szelepegy automata szelep, melynek záró része (kör alakú szeleptárcsa) saját súlya és folyadéknyomása alatt működik. Elsődleges funkciója a közeg visszaáramlásának megakadályozása, így a folyadékszállító rendszerek nélkülözhetetlen eleme a különböző iparágakban. A kézi vagy félautomata szelepekkel ellentétben a visszacsapó szelepek nem igényelnek külső áramforrást – működésüket teljes mértékben maga a közeg dinamikus nyomása hajtja, így biztosítva a visszaáramlás valós idejű és megbízható megakadályozását.

A visszacsapó szelepek alapvető funkciói

A közeg visszaáramlásának megakadályozása: Ez a legalapvetőbb funkció. A csőrendszerekben a visszacsapó szelepek megakadályozzák a közeg visszaáramlását, amikor a rendszer nyomása csökken, így elkerülhető a gyártás megszakítása.

A szivattyúk és a hajtómotorok védelme: A visszaáramlás a szivattyúk megfordítását okozhatja, ami károsíthatja a belső alkatrészeket és túlterhelheti a hajtómotort, ami költséges állásidőt eredményezhet. A visszacsapó szelepek azonnal zárnak visszaáramláskor, ezzel kiküszöbölve ezt a kockázatot.

A közeg biztonságos kiürítése tartályokból: A tárolótartályokban vagy nyomástartó edényekben visszacsapó szelepek szabályozzák a közeg egyirányú áramlását, biztosítva a biztonságos ürítést, és megakadályozva a szifon visszaáramlását vagy szennyeződését.

Biztonságos leválasztás: A visszacsapó szelepeket a tolózárakkal együtt használják, hogy kettős védelmi rendszert alkossanak. Például a nagynyomású csővezetékekben a visszacsapó szelepek megakadályozzák a visszaáramlást, míg a tolózárak lehetővé teszik a kézi leválasztást a karbantartáshoz, így javítva a rendszer általános biztonságát.

A visszacsapó szelepek típusai: emelő- és lengőszelepek

A szeleptárcsa mozgása alapján a visszacsapó szelepeket főként emelő visszacsapó szelepekre és lengő visszacsapó szelepekre osztják. Mindegyik típus egyedi szerkezeti jellemzőkkel és alkalmazási forgatókönyvekkel rendelkezik, amelyek különböző ipari igényekhez illeszkednek.

Emelje fel a visszacsapó szelepet

Az emelő visszacsapó szelep szerkezete hasonló a tolózárhoz, de hiányzik belőle a szeleptárcsát meghajtó szelepszár. A szeleptárcsa függőlegesen (fel és le) mozog a szelepülés mentén, hogy szabályozza az áramlást.

Működési elv

Nyitási folyamat: Amikor a közeg a bemeneti végtől (alsó oldal) a kimeneti véghez (felső oldal) áramlik, a bemeneti nyomás felfelé nyomja a szeleptárcsát, leküzdve a szeleptárcsa saját súlyának és áramlási súrlódásának együttes ellenállását. Ez felemeli a szeleptárcsát a szelepülékről, lehetővé téve a közeg zökkenőmentes áthaladását.

Zárási folyamat: Ha a közeg visszafelé próbál folyni, a fordított nyomás lefelé nyomja a szeleptárcsát. Ezután a szeleptárcsa saját súlya és a fordított nyomás hatására erősen rányomódik a szelepülékre, tömíti a csővezetéket és megakadályozza a visszaáramlást.

Főbb előnyök

Gyors zárási reakció, ideális a gyakori nyomásváltoztatású rendszerekhez.

Nagy tömítési pontosság zárt állapotban, alacsony szivárgásigényű közegekhez alkalmas.

Tipikus alkalmazások

Vízellátó és vízelvezető rendszerek.

Kazán tápvíz csővezetékek és gőzrendszerek erőművekben.

Könnyűipari ágazatok, amelyek a közeg rendkívül nagy tisztaságát igénylik.

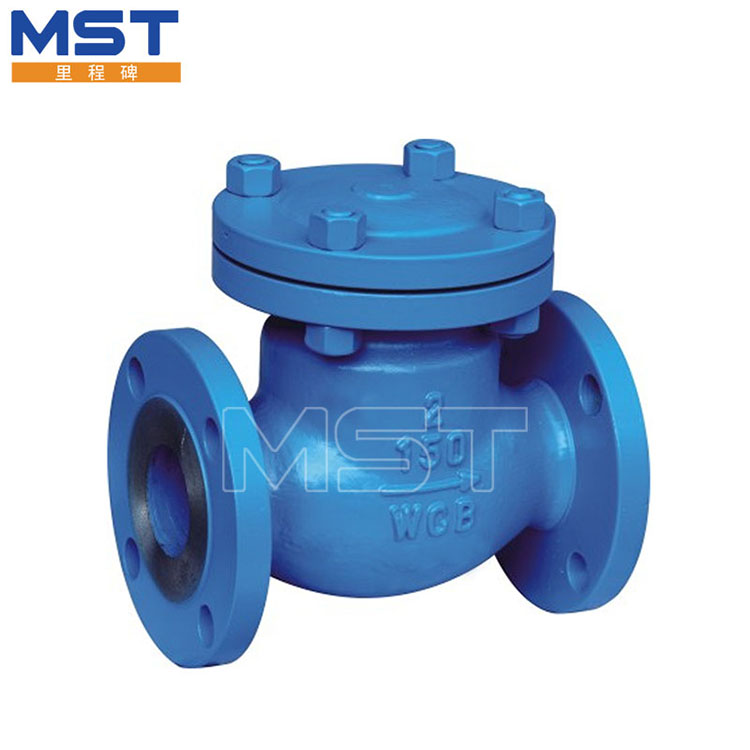

Lengő típusú visszacsapó szelep

A lengő típusú visszacsapó szelep egy ferde tárcsával rendelkezik, amely egy forgó tengelyre van felszerelve (általában a szelepülés közelében található). A tárcsa e tengely körül lendülve nyit vagy zár, nem pedig függőlegesen mozog.

Működési elv

Nyitási folyamat: Amikor a közeg előrefelé áramlik, a nyomása a tárcsát kilengeti a szelepüléktől, és járatot hoz létre a közeg számára. A tárcsa lengésszögét a közeg áramlási sebessége határozza meg – a nagyobb áramlási sebesség nagyobb nyitási szöget eredményez, minimálisra csökkentve az áramlási ellenállást.

Zárási folyamat: Amikor visszaáramlás történik, a fordított közegnyomás a tárcsát a szelepülék felé lendíti vissza. Ezután a tárcsa lezárja az ülést a fordított nyomás alatt, megállítva a visszaáramlást. Működési elve hasonló az emelő típusú visszacsapó szelepéhez, de a lengőmozgás csökkenti az ütési erőt a zárás során, meghosszabbítva a szelep élettartamát.

Főbb előnyök

Alacsony áramlási ellenállás, így alkalmas nagy átmérőjű csővezetékekhez vagy nagy áramlási sebességű rendszerekhez.

Egyszerű szerkezet, könnyű karbantartás és erős alkalmazkodóképesség enyhe szennyeződéseket tartalmazó közegekhez (pl. szennyvíz, nyersolaj).

Tipikus alkalmazások

Olaj- és gázvezetékek.

Hőellátó rendszerek.

Kohászati ​​ipar.
